Penerangan Produk

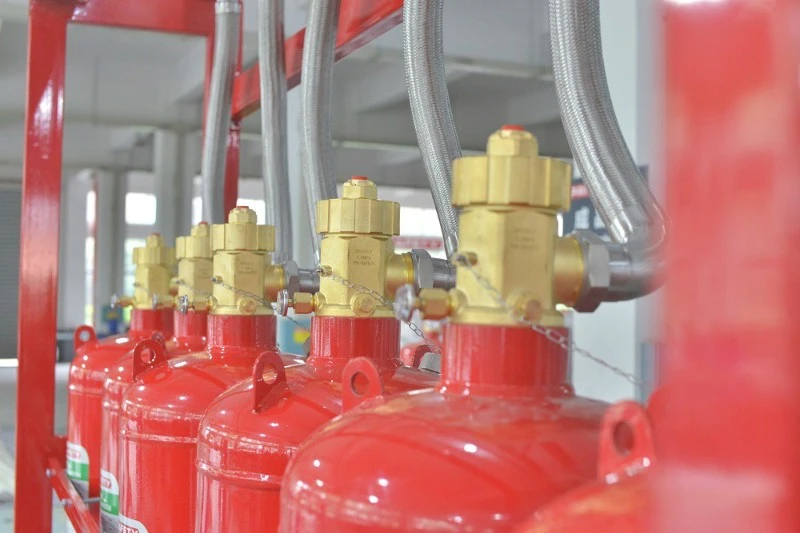

FM200, juga dikenali sebagai HFC -227 ea, adalah ejen pemadam kebakaran gas bersih yang biasa digunakan dalam jumlah sistem pemadam kebakaran banjir .
Sistem FM200 direka untuk memadamkan kebakaran dengan mengurangkan kepekatan oksigen dengan cepat di dalam ruang yang dilindungi untuk menghalang proses pembakaran . sistem penindasan kebakaran ini sering digunakan di kawasan di mana sistem penindasan kebakaran berasaskan air tidak berkesan atau jika penggunaan air boleh menyebabkan kerosakan pada aset yang sensitif {
HFC -227 ea: merujuk kepada HFC -227 ea sebagai ejen pemadam utama, dengan sistem kawalan automatik yang digunakan dalam peralatan pemadam api automatik .
Pada masa ini, kami telah merancang dua jenis penampilan rangkaian kabinet dan paip, dan dibahagikan kepada kumpulan botol tunggal, kumpulan berbilang botol mempunyai spesifikasi saiz yang berbeza, boleh digunakan untuk masa yang berlainan .
Parameter teknikal
| Spesifikasi Sistem Penindasan Kebakaran FM200 FM200 | Parameter Teknikal Sistem Penindasan Kebakaran FM200 FM200 |
| Tekanan mengisi | 4.2mpa |
| Skala rantau pelindung untuk satu zon | Kawasan: Max Single-Zone ialah 800m² Volume: Max Single-Zone ialah 3600m³ |
| Menyemburkan masa | Kurang daripada atau sama dengan 10 -an |
| Mengisi ketumpatan | Kurang daripada atau sama dengan 950kg/m3 |
| Kuasa | DC24V/1.6A |
| Tekanan nitrogen peranti memandu (pilihan) | 6.0 ± 1.0mpa (20 darjah) |
| Keadaan ruang simpanan untuk bekas | Suhu: -10 ~ 50 darjah, kelembapan relatif: kurang daripada atau sama dengan 97% |
| Tekanan kerja maks | 5.6mpa |
| Tekanan kerja | 4.2mpa |
| Kapasiti | 16/32/40/70/90/120/150/180/200/220/250/345L |
Ciri -ciri sistem FM200 (HFC -227 EA)
1. Ejen Bersih:
FM200 adalah ejen gas yang bersih, yang bermaksud ia tidak meninggalkan residu selepas pelepasan . Ini amat penting dalam persekitaran dengan peralatan elektronik sensitif, pusat data, muzium, dan kawasan lain di mana sisa -sisa dari agen pemadam kebakaran tradisional (seperti air atau buih) boleh menyebabkan kerosakan .
2. penindasan cepat:
FM200 direka untuk menindas kebakaran dengan cepat dengan mengurangkan kepekatan oksigen di ruang yang dilindungi . Ini membantu mengawal dan memadamkan api dengan cepat, meminimumkan kerosakan kepada harta benda dan mengurangkan downtime .
3. Berkesan pada Kelas A, B, dan C Kebakaran:
FM200 berkesan pada pelbagai kebakaran, termasuk yang melibatkan pembakaran biasa
(Kelas A), cecair mudah terbakar (kelas B), dan kebakaran elektrik (kelas C) . ia berfungsi dengan mengganggu proses pembakaran tanpa menyebabkan kemudaratan kepada peralatan elektronik .
FM200 (HFC -227 Komponen Sistem
Komponen Rangkaian Pipa FM200 Sistem Penindasan Kebakaran:
1. Silinder penyimpanan:Silinder, injap kontena (dengan injap perintis, penunjuk tekanan), tiub dip, dan lain -lain .
2. Hos Tekanan Tinggi:Sambungkan injap silinder dan pemeriksaan cecair
3. Nozzle pelepasan:Dilengkapi pada akhir rangkaian paip untuk menunaikan ejen penindasan kebakaran
4. Sistem kawalan:Panel kawalan, asap dan pengesan haba, penggera kebakaran, cahaya penunjuk pelepasan, dll
1. fm200 (hfc -227 ea) Spesifikasi silinder -4.2 mpa:
Tekanan mengisi 2.5mpa @ 20ºC
Tekanan kerja: 4.2mpa
Tekanan ujian: 6.3mpa
Tekanan pecah ＞ 13.90mpa
HFC -227 kadar pengisian ejen EA kurang daripada atau sama dengan 1.15
| Item | Kod no . | Kapasiti (l) | Thread Inner Dia . (mm) | Inner dia . (mm) | Ketinggian (mm) | Ketebalan dinding (mm) | Berat (kg) | Tekanan kerja maksimum (MPA) |
| 1 | C16/4.2- pri | 16L | Pz56/2-8 un .2 a | 300 | 408 | 4 | 16 | 4.2 |
| 2 | C32/4.2- pri | 32L | Pz56/2-8 un .2 a | 300 | 634 | 4 | 28 | 4.2 |
| 3 | C40/4.2- pri | 40L | Pz56/2-8 un .2 a | 300 | 747 | 4 | 30 | 4.2 |
| 4 | C52/4.2- pri | 52L | Pz56/2-8 un .2 a | 350 | 730 | 4.5 | 34 | 4.2 |
| 5 | C70/4.2- pri | 70L | Pz56/2-8 un .2 a | 350 | 926 | 4.5 | 42 | 4.2 |
| 6 | C82.5/4.2- pri | 82.5L | Pz56/3-1/4 "-8 un .2 a | 350 | 1050 | 4.5 | 47 | 4.2 |
| 7 | C90/4.2- pri | 90L | Pz56/3-1/4 "-8 un .2 a | 350 | 1125 | 4.5 | 51.5 | 4.2 |
| 8 | C100/4.2- pri | 100L | Pz56/3-1/4 "-8 un .2 a | 350 | 1225 | 4.5 | 54 | 4.2 |
| 9 | C106/4.2- pri | 106L | Pz56/3-1/4 "-8 un .2 a | 350 | 1295 | 4.5 | 55.5 | 4.2 |
| 10 | C16/4.2- pri | 120L | M64x2/3-1/4 "-8 un .2 a | 350 | 1430 | 4.5 | 62.5 | 4.2 |
| 11 | C16/4.2- pri | 140L | M64x2/3-1/4 "-8 un .2 a | 400 | 1315 | 5 | 74.5 | 4.2 |
| 12 | C16/4.2- pri | 147L | M64x2/3-1/4 "-8 un .2 a | 400 | 1410 | 5 | 76 | 4.2 |
| 13 | C16/4.2- pri | 150L | M64x2/3-1/4 "-8 un .2 a | 400 | 1395 | 5 | 77 | 4.2 |
| 14 | C16/4.2- pri | 180L | M64x2/3-1/4 "-8 un .2 a | 400 | 1635 | 5.5 | 101 | 4.2 |
| 15 | C16/4.2- pri | 250L | M64x2/3-1/4 "-8 un .2 a | 500 | 1500 | 8 | 180 | 4.2 |
| 16 | C16/4.2- pri | 345L | M100x2 | 600 | 1410 | 8 | 200 | 4.2 |
| 17 | C16/4.2- pri | 450L | M100x2 | 600 | 1960 | 9 | 235 | 4.2 |
| 18 | C16/4.2- pri | 500L | M114x2 | 600 | 2140 | 10 | 265 | 4.2 |
FM200 (HFC -227 ea) Spesifikasi Silinder -5.6 MPA:
Tekanan mengisi 4.2mpa @ 20ºC
Tekanan Kerja: 5.6MPa
Tekanan ujian: 8.4mpa
Tekanan pecah ＞ 16.90mpa
HFC -227 kadar pengisian ejen EA kurang daripada atau sama dengan 1.15
|
Item |
Kod no . |
Kapasiti (l) |
Benang |
Inner dia . (mm) |
Ketinggian (mm) |
Dinding Ketebalan (mm) |
Berat (kg) |
Max bekerja Tekanan (MPA) |
|
1 |
C16/5.6- pri |
16L |
Pz56/2-8 un .2 a |
300 |
440 |
6 |
22 |
5.6 |
|
2 |
C32/5.6- pri |
32L |
Pz56/2-8 un .2 a |
300 |
670 |
6 |
36 |
5.6 |
|
3 |
C40/5.6- pri |
40L |
Pz56/2-8 un .2 a |
300 |
747 |
6 |
37 |
5.6 |
|
4 |
C52/5.6- pri |
52L |
Pz56/2-8 un .2 a |
350 |
730 |
6 |
39 |
5.6 |
|
5 |
C70/5.6- pri |
70L |
Pz56/2-8 un .2 a |
350 |
915 |
6 |
53 |
5.6 |
|
6 |
C80/5.6- pri |
80L |
Pz56/3-1/4 "-8 un .2 a |
350 |
1035 |
6 |
58 |
5.6 |
|
7 |
C82.5/5.6- pri |
82.5L |
Pz56/3-1/4 "-8 un .2 a |
350 |
1050 |
6 |
59 |
5.6 |
|
8 |
C90/5.6- pri |
90L |
Pz56/3-1/4 "-8 un .2 a |
350 |
1125 |
6 |
63 |
5.6 |
|
9 |
C106/5.6- pri |
106L |
M64x2/3-1/4 "-8 un .2 a |
350 |
1110 |
7 |
78 |
5.6 |
|
10 |
C120/5.6- pri |
120L |
M64x2/3-1/4 "-8 un .2 a |
350 |
1430 |
7 |
80 |
5.6 |
| 11 | C140/5.6- pri | 140L | M64x2/3-1/4 "-8 un .2 a | 400 | 1315 | 7 | 95 | 5.6 |
| 12 | C147/5.6- pri | 147L | M64x2/3-1/4 "-8 un .2 a | 400 | 1410 | 7 | 103 | 5.6 |
| 13 | C150/5.6- pri | 150L | M64x2/3-1/4 "-8 un .2 a | 400 | 1420 | 7 | 110 | 5.6 |
| 14 | C180/5.6- pri | 180L | M80x2/3-1/4 "-8 un .2 a | 400 | 1660 | 8 | 138 | 5.6 |
| 15 | C200/5.6- pri | 200L | M80x2/3-1/4 "-8 un .2 a | 500 | 1300 | 8.5 | 145 | 5.6 |
| 16 | C220/5.6- pri | 220L | M80x2/3-1/4 "-8 un .2 a | 500 | 1370 | 8.5 | 151 | 5.6 |
| 17 | C250/5.6- pri | 250L | M80x2/3-1/4 "-8 un .2 a | 500 | 1500 | 9 | 200 | 5.6 |
| 18 | C300/5.6- pri | 300L | M80x2/3-1/4 "-8 un .2 a | 600 | 1280 | 10 | 245 | 5.6 |
| 19 | C345/5.6- pri | 345L | M100x2 | 600 | 1410 | 10 | 250 | 5.6 |
| 20 | C450/5.6- pri | 450L | M100x2 | 600 | 1960 | 11 | 290 | 5.6 |
| 21 | C500/5.6- pri | 500L | M114x2 | 600 | 2140 | 12 | 290 | 5.6 |
2. FM200 Nozzle untuk jenis paip --- wanita
|
Item |
DN15 |
DN25 |
DN32 |
DN40 |
DN50 |
|
Kod no . |
N 15- pri |
N 25- pri |
N 32- pri |
N 40- pri |
N 50- pri |
|
Benang |
RC 1/2 " |
Rc 1 " |
Rc 1-1/4 " |
Rc 1-1/2 " |
Rc 2 " |
|
Lubang qty ./lubang qty . |
8nos/ 5.5mm |
12nos/ 7.1mm |
12nos/ 8.5mm |
12nos/ 8.5mm |
12nos/ 8.5mm |
|
Berat (g) |
159.2g |
248g |
395.5g |
503g |
663.5g |
|
Tekanan kerja |
4.2mpa |
||||
|
Tekanan ujian |
5.6mpa |
||||
|
Bahan |
Tembaga (hpb 59-1) |
||||
Prinsip kerja
HFC -227 EA FM200 Peranti sistem kebakaran biasanya digunakan bersempena dengan pengesan kebakaran, penggera kebakaran memadamkan pengawal, butang permulaan/hentian, bunyi dan penggera cahaya, penunjuk deflasi dan peralatan api lain .
Selepas analisis logik penggera kebakaran automatik dan pengawal pemadam, ia akan menghantar isyarat penggera bunyi dan cahaya komposit, dan pada masa yang sama hantar perintah kaitan untuk mematikan peralatan hubungan .
Selepas masa kelewatan, perintah pemadam kebakaran dikeluarkan, pemandu injap solenoid dibuka, injap kontena dibuka, ejen pemadam api dibebaskan, dan api dipadamkan; Jika pegawai tugas mendapati kebakaran, dia boleh menekan butang permulaan kecemasan di luar pintu kawasan perlindungan untuk melaksanakan operasi pemadam kebakaran; Terdapat juga butang manual pada pemacu injap solenoid, dan operasi manual kecemasan mekanikal juga boleh digunakan untuk memadamkan api dalam kecemasan .
I . botol tunggal dengan botol perintis atau dengan injap solenoid
II . Botol berganda dengan botol perintis atau dengan injap solenoid
III . Sistem Pengedaran Multi-Bilik Dengan Botol Pilot
